| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | D/P,T/T,L/C |
Superlicht OEM Digitale IP-gegevensverbinding voor videotransmissie
DeFDM-66MNis een geavanceerde draadloze transmissie-oplossing ontworpen door IWAVE, met behulp van een volwassen SOC chipset voor verbeterde prestaties.volledige dubbele communicatie voor zowel TCP/IP/UDP-gegevens als TTL-controlesignalen.

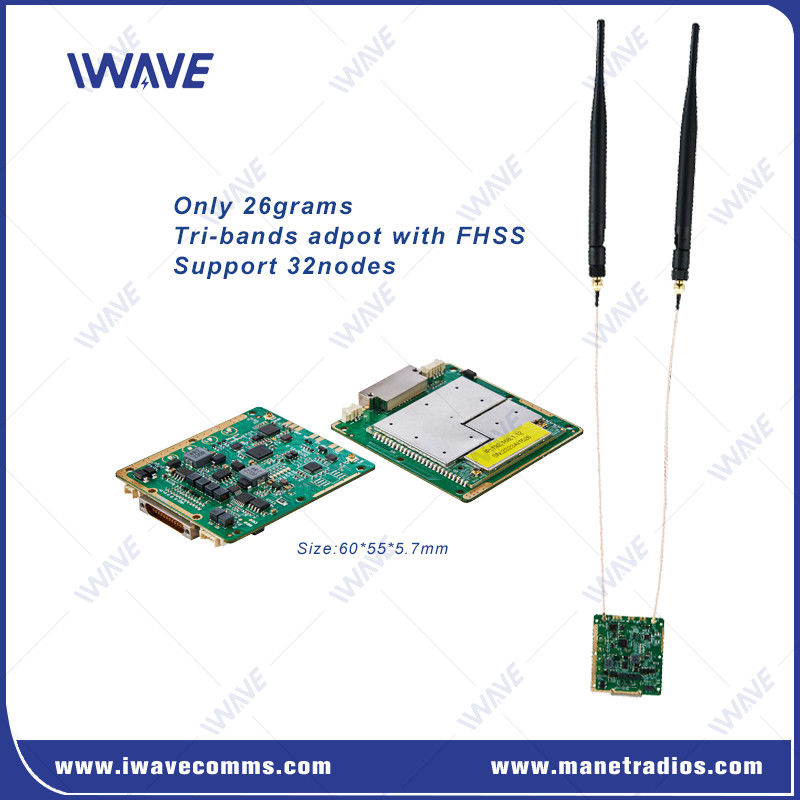

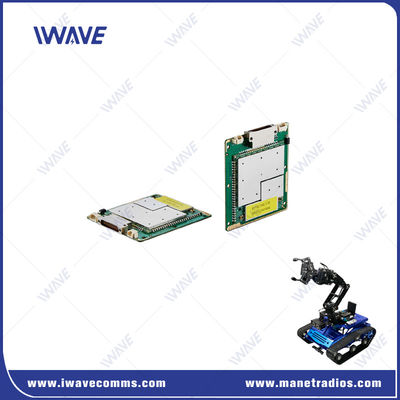

FDM-66MN is de ultra-miniatuur digitale videoreceiver met een afmeting van 60*55*5,7 mm en een gewicht van 26 gram.De mini-grootte maakt het ideaal voor gewicht en ruimte gevoelige toepassingen zoals kleine drone of UGV platforms.Belangrijkste kenmerken:
Sterk en stabiel gegevensvervoer:Het gebruik van adaptieve coderingstechnologie om automatisch de codering- en modulatie-mechanismen te schakelen naargelang de signaalkwaliteit om grote jitter in de transmissie snelheid te voorkomen wanneer het signaal verandert.
Biedt HD-video, gegevens en seriebesturingsgegevens op basis van IP
Automatische frequentiehopping (FHSS) en adaptieve modulatie voor anti-interferentie.
Steunpunt-tot-punt en punt-tot-meervoudig punt (sterrentopologie)
3*Ethernet-poort voor integratie van verschillende terminals
Grote spanningsinvoer: DV5-32V
IP-communicatie met lage latentie
De FDM-66MN is een ideale oplossing voor veeleisende toepassingen zoals afstandsbewaking, autonome voertuigen en drones.het zorgt voor een betrouwbare en efficiënte werking in zelfs de meest complexe omgevingen.
Interface
Specificatie
| Algemeen | ||
| Technologie | Draadloze basis op TD-LTE Draadloze technologie standaard | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan. |
|
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | |||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 2x RS232 | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratiebeheer | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT |
|||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
