| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | D/P,T/T,L/C |

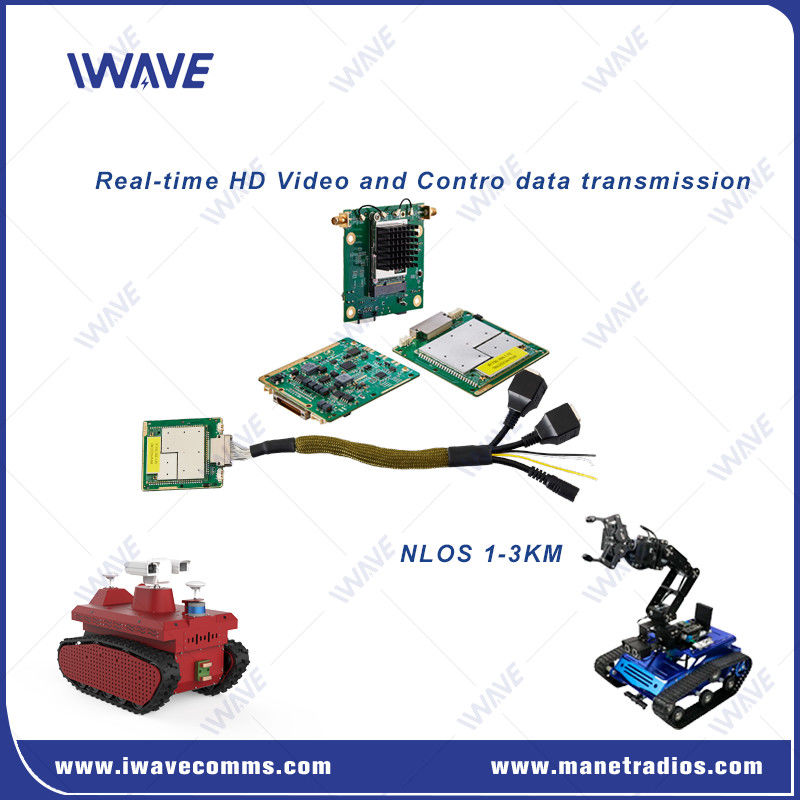

Ultra-miniatuur digitale videoreceiver voor UGV/robot
DeFDM-66MNis eenUltra-miniatuur digitale videoreceiver voor UGV/robot dieHet is ontworpen door IWAVE, met behulp van een volwassen System on Chip (SoC) chipset.
FDM-66MN is ontworpen op basis van TD-LTE draadloze communicatiestandaard.
Belangrijkste kenmerken:
Sterk en stabiel gegevensvervoer:Het gebruik van adaptieve coderingstechnologie om automatisch de codering- en modulatie-mechanismen te schakelen naargelang de signaalkwaliteit om grote jitter in de transmissie snelheid te voorkomen wanneer het signaal verandert.
Automatische krachtregelingstechnologie zorgt niet alleen voor de transmissie kwaliteit en communicatie afstand,maar past ook automatisch het zendvermogen aan op basis van de signaalkwaliteit en de gegevenssnelheid om het energieverbruik van de apparatuur te verminderen.
Ondersteuning verkrijgt seriepoortinformatie via IP.
Sterk en stabiel gegevensvervoer:Het gebruik van adaptieve coderingstechnologie om automatisch de codering- en modulatie-mechanismen te schakelen naargelang de signaalkwaliteit om grote jitter in de transmissie snelheid te voorkomen wanneer het signaal verandert.
Biedt HD-video, gegevens en seriebesturingsgegevens op basis van IP
Automatische frequentiehopping (FHSS) en adaptieve modulatie voor anti-interferentie.
Ondersteuning van WEBUI/beheersoftware voor netwerkbeheer en parametersconfiguratie.
API voor de integratie van onbemande platforms van derden
Dit zijn enkele veelgestelde vragen over deFDM-66MNop basis van de kenmerken en functionaliteiten:
1Wat is de primaire toepassing van de FDM-66MN?
De FDM-66MN is ontworpen voor draadloze gegevenscommunicatie in afgelegen en dynamische omgevingen.zwermen onbemande luchtvaartuigen (UAV's), afstandsbewakingssystemen en andere autonome of IoT-gebaseerde operaties waarvoor betrouwbare, lage latentiecommunicatie vereist is.
2Hoe zorgt de FDM-66MN voor een stabiele gegevensoverdracht?
De FDM-66MN gebruiktadaptieve modulatieencodeeradaptieve technologie, die de codering en modulatie automatisch aanpast op basis van de kwaliteit van het signaal.Dit zorgt voor een stabiele transmissie en minimaliseert de schommelingen van de gegevenssnelheid, zelfs wanneer de signaalomstandigheden veranderen.
3Kan de FDM-66MN werken zonder een basisstation?
Ja, de FDM-66MN werkt onafhankelijk van een drager basisstation.waarmee het rechtstreeks kan communiceren zonder afhankelijk te zijn van de traditionele mobiele infrastructuur.Dit maakt het ideaal voor afgelegen en geïsoleerde locaties.
Interface
Specificatie
| Algemeen | ||
| Technologie | Draadloze basis op TD-LTE Draadloze technologie standaard | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan. |
|
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | |||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 2x RS232 | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratiebeheer | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT |
|||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
